一、 概述

XB旋轉式潷水器是排出SBR反應池中上清液的專用設備。旋轉式潷水器通過電動推桿的驅動，潷水堰槽繞排水管轉動，實現潷水器連續排水。

二、 產品結構及工作過程

XB旋轉式潷水器主要由電控箱、電動推桿、潷水主管及支管、堰槽組件、浮筒組件、出水組件、行程控制、底座等部分組成。旋轉式潷水器由電動推桿把水下部分與執行機構連接起來，當需要排水時，中央控制系統給出信號，指令電機驅動螺桿旋轉，電動推桿向前推出，集水堰槽隨水平管的轉動而下降，開始潷水，排出的上清液由排水管排出；當潷水結束后，推桿內計數器給出信號，電機反轉，牽引集水堰槽上移，回到預置位置，等待完成下一個循環。

三、性能特點

1、設有推桿過扭矩裝置，保證設備具有較大的安全性；

2、適應性強：通過內部機構設定相關參數，即可相應改變潷水器的運行速度和運動范圍，適應不同水質水量要求；
3、行程控制機構全部置于防護罩內，不受風雨的侵蝕；
4、密封旋轉接頭，轉動靈活，密封性好；
5、電動推桿結構簡單，易于拆卸和維修；

四、規格型號及技術參數

潷水量100-900T/H，單推桿單邊出水形式

潷水量1000-2000T/H，雙推桿雙邊出水形式

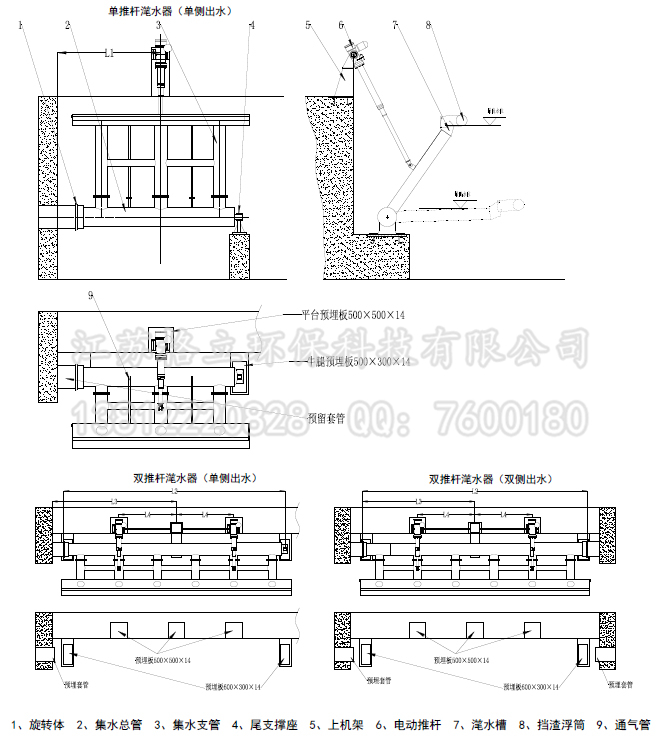

五、潷水器外形示意圖
