不銹鋼渠道閘門

公司目前專業生產格柵除污機系列、污泥脫水系列、輸送系列、潷水器系列等十大系列30多個品種及非標設備的定做。生產的產品廣泛應用于城市污水處理廠、化工、紡織、醫療、食品、電子、冶金等多個行業和地方。產品運行可靠、質量穩定，遍布全國，深受用戶的好評。

我要咨詢

您也可以撥打 / 13812220828經理電話

產品詳情

一、簡介

PZM型渠道閘門廣泛應用于給排水排水工程，用以截?cái)嗲纼?nèi)的水流，其工作介質為常溫下的原水、清水、污水。

PZM型不銹鋼渠道閘門的主要特點：

1、閘門的過水?dāng)嗝媾c渠道等寬；超寬型可制作成雙吊點啟閉；

2、對渠道深度的適應性強；

3、橡膠密封，止水性能好；

4、不銹鋼制作、防腐蝕性能好；

二、型號表示

三、閘門性能表

序號	名稱	符號	數值
1	最大工作水壓	Mpa	0.06
2	工作介質酸堿度	PH	6-9
3	最大泄漏量	1/m*min	≤1.25
4	啟門最大手動量	N	≤150

四、訂貨注意事項

1、依據設計排水量選擇適合的型號。

2、池體尺寸（池寬、池深、池高）。

3、潷水水位范圍。

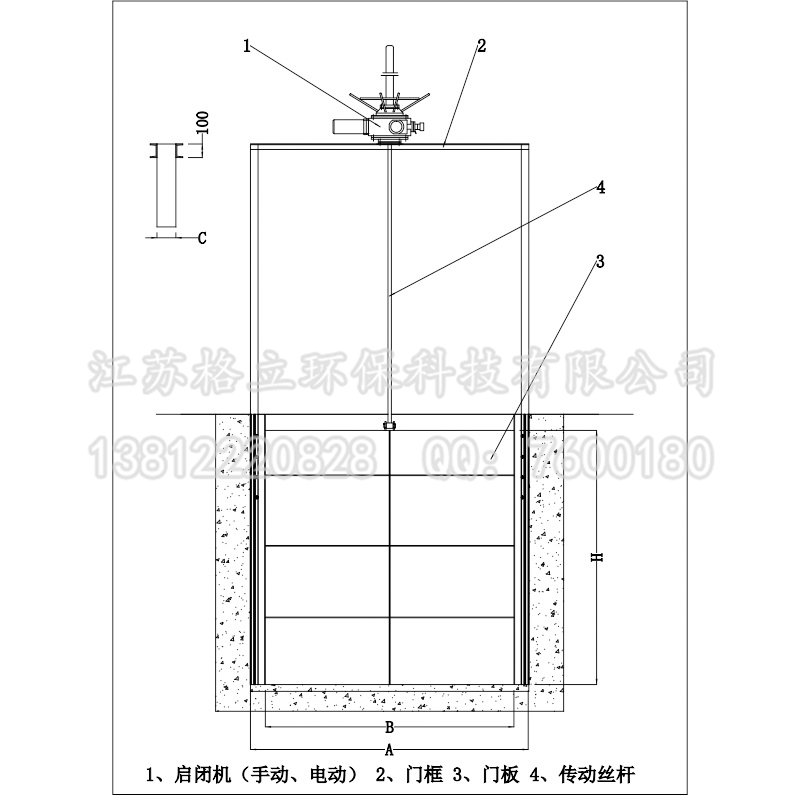

五、不銹鋼渠道閘門外形圖

六、不銹鋼渠道閘門尺寸安裝表

型號規格	安裝尺寸
型號規格	A	B	C	H
500×600	620	500	100	600
800×500	912	900	200	500
1000×800	1120	1000	120	800
1200×1000	1320	1200	120	1000
1200×1200	1320	1200	120	1200
1400×1000	1530	1400	150	1000
1800×1200	1950	1800	150	1200
2500×1500	2650	2500	200	1500
2000×5000	2150	2000	200	5000
2500×4000	2650	2500	200	4000
