MXY明桿式鑄鐵鑲銅圓閘門

一、簡介

本產品廣泛用于城市給水排水、冶金、石油、化工、灌溉，電力、紡織等行業水處理構筑物上，以實現流量和液面水位的控制是給排水和污水處理的重要設備。主要安裝于管道口和交匯窟井，沉沙池、沉淀池、引水渠、泵站進水口等處。

二、結構與特點

鑄鐵鑲銅圓閘門主要由閘座、閘板、鑲銅密封件、調節楔塊，以及提升部分組成，其結構設計合理、密封性能好、防腐蝕性能強、使用壽命長、安裝方便、啟閉靈便，其啟閉形式可分為手電兩用和純手動兩種。

三、型號表示

四、主要技術參數

1、閘門應按圖示位置安裝、閘板設于迎水面

2、閘板壓向門框允許最大壓力0.1Mpa

3、閘板壓離門框允許最大壓力0.02Mpa

4、密封工作部位泄漏量不大于1.25L/min m

五、鑄鐵鑲銅圓閘門規格及基礎尺寸

口徑	規格				基礎尺寸
D	A	C	E	H	φd	G	a
200	382	146	70	360	18	30	50
250	426	175	75	450	18	35	50
300	470	200	80	610	20	40	50
400	580	275	83	730	20	40	100
450	642	300	83	810	25	45	100
500	680	340	83	860	25	45	100
600	780	390	95	1010	32	56	100
700	890	440	110	1180	32	60	100
800	1000	500	110	1380	32	65	100
900	1090	550	115	1550	32	70	100
1000	1180	600	115	1660	36	80	100
1200	1400	700	130	2020	40	100	100
1400	1630	800	180	2400	40	110	150
1500	1750	850	204	2600	40	110	150
1600	1880	900	204	2600	44	120	200
1700	1950	950	204	2800	44	120	200
1800	2050	1000	204	3200	44	130	200
1900	2170	1050	204	3300	50	130	200
2000	2270	1100	210	3500	50	140	200
2200	2490	1200	250	3960	55	140	200
2400	2690	1300	250	4320	55	140	200
2800	3090	1500	280	5040	55	150	200
3000	3300	1600	310	5400	60	150	200

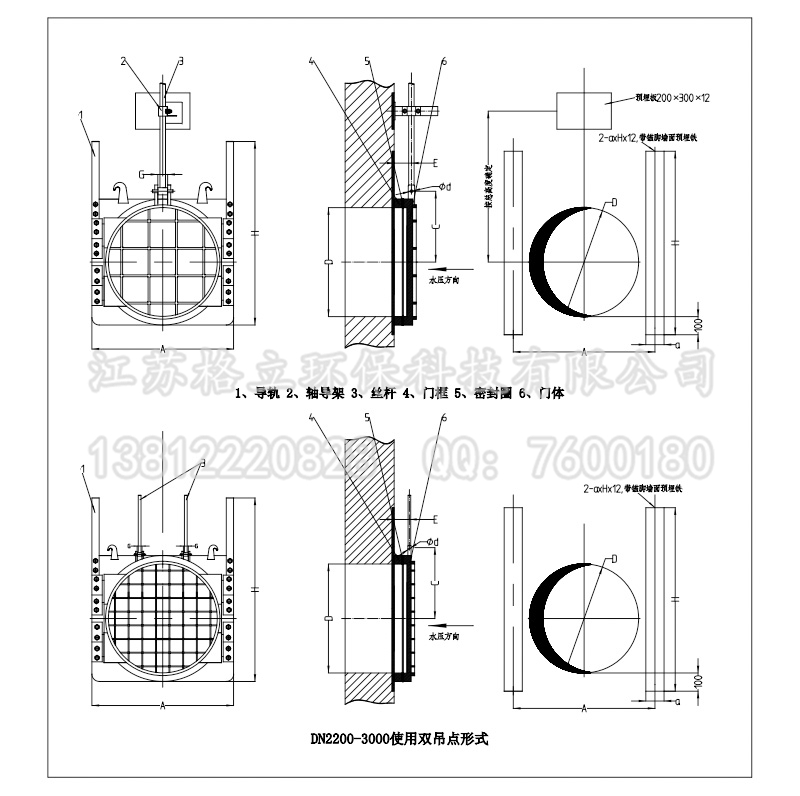

六、鑄鐵鑲銅圓閘門外形示意圖

七、訂貨注意事項

1、特殊規格本公司可為用戶另行設計制造。

2、閘門的閘板、門框材質一般采用灰鑄鐵制造，若需其他材料請注明。

3、閘門啟閉機有手動和手電兩用兩種形式，訂貨請?zhí)崆案嬷?/p>
