一、 概述

XLCS旋流沉砂池除砂機主要用于旋流沉砂池，是沉砂、洗砂效果最好的設備。旋流沉砂池池體一般為混凝土結構。整套除砂機包括：渦輪攪拌箱、減速機、攪拌軸、攪拌葉輪、提砂裝置、提砂/沖砂電磁閥。如為成套供貨則包含成套控制箱。

二、工作原理

旋流沉沙池除砂機運行時,砂水混合液從切線方向進入鐘式沉砂池內，形成旋流。在驅動裝置的驅動下，攪拌機構的傳動軸、攪拌葉輪運轉，控制進池污水流的流速和流態。

由于葉輪葉槳向上傾斜,旋轉時將使池中污水呈螺旋狀加速,形成渦螺流態,產生離心力。同時池內污水流在葉輪葉槳攪拌剪切力作用下,互相剝離,依靠砂的自身重力和旋流的離心力,使砂粒沿池壁呈螺旋線加速沉降,向中心砂斗積聚,經氣提升或泵提升后排出池外作進一步處理。在此過程中,適當?shù)娜~槳傾角和線速度條件,使污水中的砂粒受到?jīng)_刷,并保持最佳的沉降效果.而原來粘附在砂粒上的有機物,以及重量小的物質,隨污水一同流出旋流沉沙池,進入后續工序繼續處理。砂與少量污水進入池外砂水分離器內,砂經分離后外排,污水回流至格柵井。

三、技術特性

旋流沉沙池除砂器利用水力旋流使泥砂與有機物分離,充分發揮了水力旋流作用,保持了占地少,處理停留時間短,沉砂效果好,砂水分離性強,除砂可靠(尤其是去除污水中無機砂礫尤為顯著)等特點。

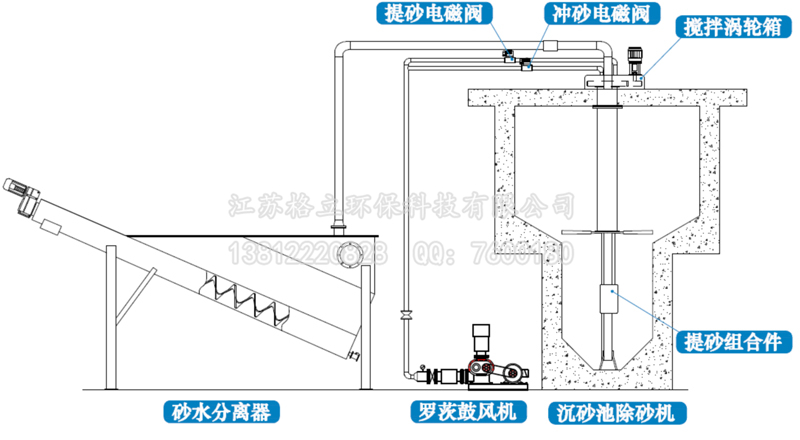

四、工藝流程圖

五、性能參數

旋流沉砂池除砂器.doc
