一、概述

GXC鋼制旋流沉砂池池體主要用于替代混凝土制旋流沉砂池，是沉砂、洗砂效果最好的設備。一般與旋流沉砂除砂機配套使用。

二、技術特點

進水從池的切向入流，回旋360°后（按俯視順時針向）到達出后從排放渠道排出，利用進水的一定流速作為動力，沿圓形沉砂池的內壁作切線運動；使進水在池中形成旋流，再通過漿葉攪拌使液體旋流和軸向渦流加速污水中砂粒沉降，使水中有機物與砂粒有效地分離，同時還利用越靠中心水流斷面越小，水流速度加快，底部掃流的速度向心遞增的原理，將池底的沉砂以螺旋狀軌跡向中心砂斗移動。有機物在池中心部向上升起，并隨出水水流一并排出，沉砂除砂機提升進入砂水分離器，進行砂水分離后，污水流回至格柵井內，砂粒則被外運或作其它處理。

結構緊湊，占地面積小，設備投資??；
傳動效率及機械磨損小，設備故障少，節(jié)省能源，運行管理和維護方便；沉砂效果好，去除水源中無機物沙礫尤為顯著；可根據水質，采用耐腐蝕材料，設備耐久性強；工藝布置靈活方便，易于配套組合，適應工程不同時期分段建設的需要。

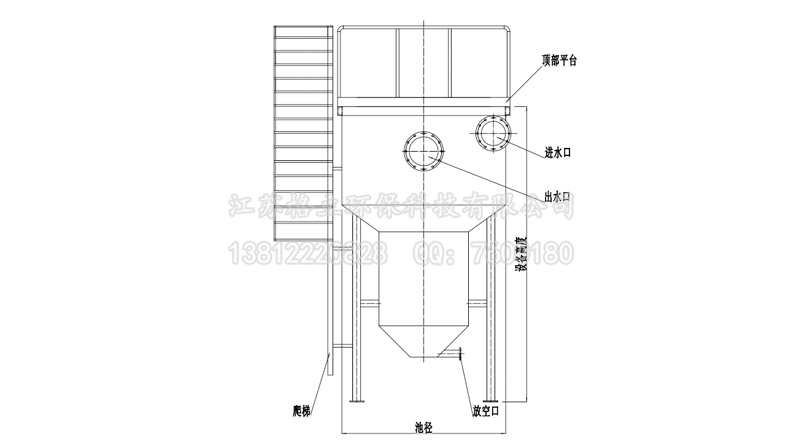

三、外形示意圖

注：

設備池體直徑、設備高度、進水口法蘭、放空法蘭、法蘭高度位置等均按照用戶需求制作。

四、訂貨所需參數

1、池體直徑

2、池體高度

3、進出水口及放空法蘭口徑

4、設備法蘭標高

5、部件材質
