一、 用途

 QX型橋式吸砂機主要用于城鎮污水處理廠或自來水廠曝氣沉砂池的砂水處理，將沉降在底部的砂粒、煤渣等較大顆粒和污水混合液提升至池旁排砂槽內；根據用戶要求，可增設撇油、撇渣裝置。

二、 結構及工作原理

    該設備采用移動橋式、泵吸式，當吸砂機不工作時，即停在進水端；當吸砂機工作時，行車在電氣控制的指令下，當順?biāo)餍旭倳r，先放下撇渣板，刮集浮渣并撇向池端鋼制撇渣槽內；反向行駛時，撇渣耙提升，離開液面以防浮渣逆行；池底砂水由吸砂泵通過吸管將其排入池邊集砂槽內，再由此通過管道而流入砂水分離器內，進行下一步處理，依此作往返工作運動，從而達到吸砂、排渣、撇渣的目的。

橋式吸砂機主要由驅動裝置、工作橋、就地電控箱、重垂式撇渣裝置、吊架、潛水吸砂泵等組成。

三、 主要特點

1、 往復式吸砂、撇渣，效率高，結構簡單；

2、 采用渦流式低揚程潛水泵吸砂，不需要引水操作、無堵塞、耐磨損，安全可靠；

3、 單向撇渣，池面較潔凈；

4、 沉砂經曝氣環流，砂粒上的有機物已洗凈，排出砂粒無臭味；

5、 設備操作簡便，可直接就地/遠程控制設備的運行。

四、 型號說明

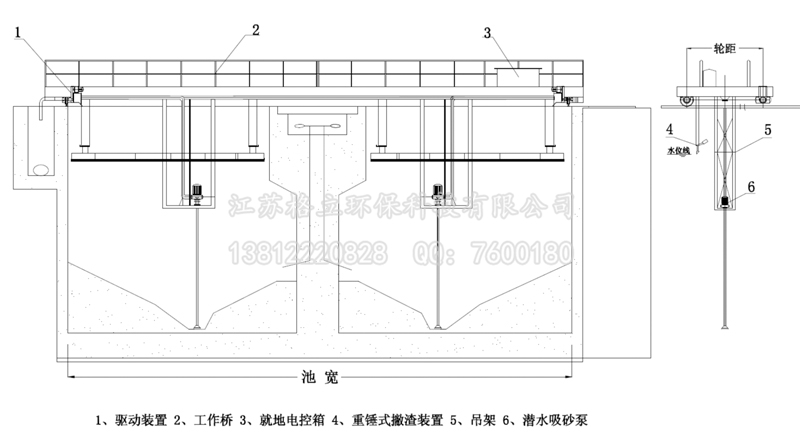

五、外形示意圖

六、主要技術參數

注：進、出水管法蘭按GB9116.6,PN0.6Mpa配制。

七、訂貨所需參數

1、池寬   2、池深    3、池長    4、材質要求
