一、用途及簡介

XG垂架式中心刮泥機廣泛適用于給排水工程中有中心支墩的輻流式沉淀池污泥和浮渣的刮集和排除。

二、結構和工作原理

XG垂架式中心傳動刮泥機主要由工作橋、中心驅動裝置、中心旋轉豎架、刮臂、出水堰、中間拉桿、拉筋、導流筒及撇渣排渣等部件組成。

該設備采用中心傳動、垂架式，污水從進水管流入導流筒擴散后，均勻的向周邊呈輻射狀流出，呈懸浮狀的污泥經沉淀后沉積于池底，驅動裝置帶動中心豎架旋轉，并帶動刮臂及刮泥板轉動，將污泥從池周刮向中心集泥槽后，靠池內靜水壓由排泥管排出池外，水面的浮渣通過撇渣裝置撇向池邊，再由刮渣耙刮進排渣斗內排除池外，而上清液則通過出水堰板溢入出水槽內排出。該設備污泥沉降性好，同時由于采用了垂架式中心傳動裝置，便于沉淀池除臭罩的架設，是目前結合除臭工藝?yán)硐氲呐拍嘣O(shè)備。

電氣控制：可根據用戶需要設定設備的啟、停及運行時間，可帶PLC接口。

三、主要特點

1、 采用新型傳動機構，傳遞扭矩大，工作可靠，穩流效果好；

2、 處理量大，刮集污泥效果好；

3、 結構緊湊，占地面積少，操作維護方便；

4、 該設備可根據特定的要求設備過扭保護機構，當扭矩值達到設定值時自動報警停機。

四、主要技術參數

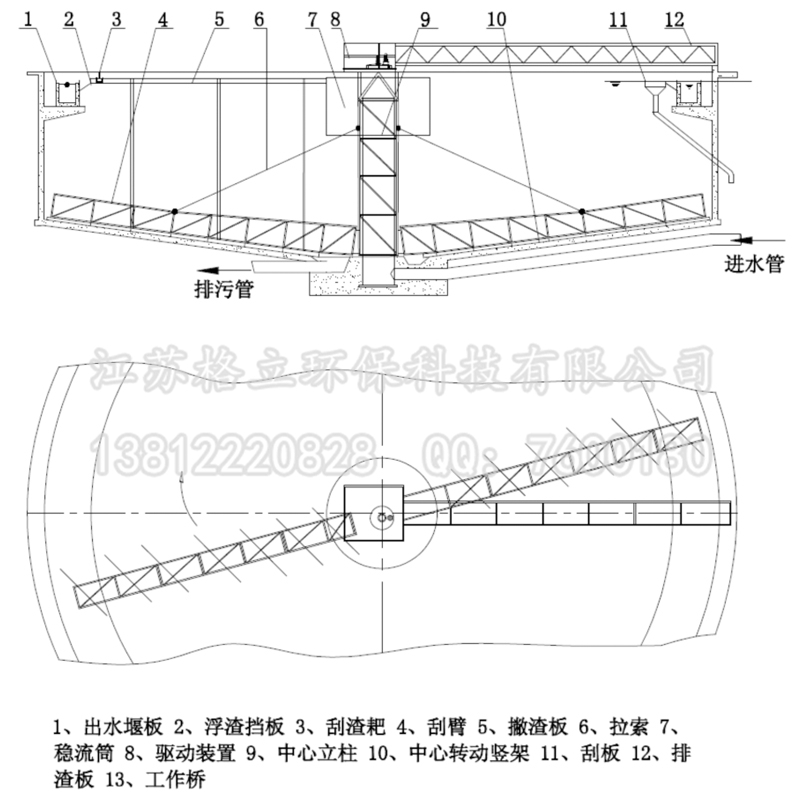

五、外形示意圖

XG垂架式中心刮泥機.doc
