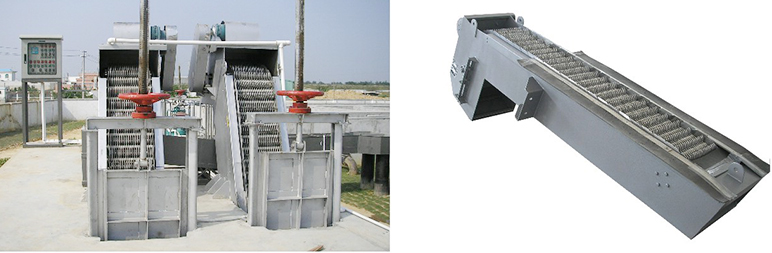

GF回轉式格柵除污機

一、概述

GF回轉式格柵除污機又稱循環齒耙格柵除污機、回轉式固液分離機，是一種可以連續自動攔截并清除流體中各種形狀雜物的水處理專用設備，可廣泛地應用于城市污水處理。自來水行業，電廠進水口，同時也可以作為紡織、食品加工、造紙、皮革等行業廢水處理工藝中的前級篩分設備，是目前我國最先進的固液篩分設備之一，填補了國內空白。

二、工作原理

GF型回轉式格柵除污機是由一種獨特的耙齒裝配成一組回轉格柵鏈。在電機減速器的驅動下，耙齒鏈進行逆水流方向回轉運動。

耙齒鏈運轉到設備的上部時，由于槽輪和彎軌的導向，使每組耙齒之間產生相對自清運動，絕大部分固體物質靠重力落下。另一部分則依靠清掃器的反向運動把粘在耙齒上的雜物清掃干凈。

按水流方向耙齒鏈類同于格柵，在耙齒鏈軸上裝配的耙齒間隙可以根據使用條件進行選擇。當耙齒把流體中的固態懸浮物分離后可以保證水流暢通流過。整個工作過程是連續的，也可以是間歇的。

三、特點與應用

該設備的最大優點是自動化程度高、分離效率高、動力消耗小、無噪音、耐腐蝕性能好，在無人看管的情況下可保證連續穩定工作，設置了過載安全保護銷裝置，在耙齒受到重力或卡阻時，保護銷自動切斷，避免設備超負荷工作，保護傳動電機及減速機。

本設備可以根據用戶需要任意調節設備運行間隔，實現周期性運轉；可以根據柵前后液位差自動控制；并且有手動控制功能，以方便檢修，用戶可根據不同的工作需要任意選用。由于該設備結構設計合理，在設備工作時自身具有很強的自凈能力，不易發生堵塞現象，所以日常維修工作量很少。

鑒于回轉式格柵除污機具有以上優點，因此可以廣泛應用在：市政管渠的雜物篩分、污水處理的預先篩分、給水廠取水點和電廠冷卻水的進水口處、紡織、印染、化工、屠宰、制革、造紙、釀酒等廢水處理的前級篩分以防堵塞水泵。

四、外形示意圖

設備規格按機寬尺寸分GF300-3600型。機寬超過1800mm，則做成并聯機。耙齒柵隙分為1mm、3mm、5mm、10mm、20mm、30mm、40mm、50mm等各種規格，選型由過水量、提升高度、固液分離總量和所分離物質的形狀、顆粒大小來選擇，同時選配不同的材質。設備長度根據設計渠深尺寸定做。

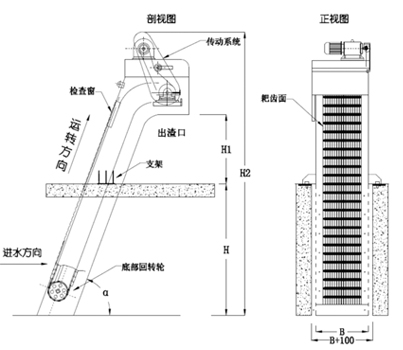

外形圖：B=機寬，H=渠深，H1=出渣高度，H2≈H+H1+1350，α=安裝角度

五、控制系統

控制系統為用戶選用或自備，在現場接入三相電源即可使用。

現場電控箱上采用就地起?？刂瓢粹o，現場電控箱上設有設備的啟動、停機按鈕及啟動、停機、事故信號燈，為節省能耗，所有信號燈都采用節能型，在電控箱內設有電動機保護器?？刂乒窨稍O(shè)PLC遠程控制接口，本電控箱采用碳鋼防腐或不銹鋼外殼，室外防雨。

六、過水流量表

注：并聯機的過水量在以上型號乘2即得。

七、訂貨所需參數

1、渠道（設備）寬度     2、渠道深度       3、所需出料高度      4、耙齒間隙

5、安裝角度             6、設備材質       7、最高水深          8、其余特殊要求
