一、概述

回轉耙式格柵為粗格柵，又稱雨水格柵、反撈式格柵，是一種用于清除水體中較大固體懸浮物的大型粗格柵設備，本裝置可以連續自動清除液體中的固體懸浮物，設計合理、結構簡單、運轉安全、可靠、自動化程度高，可廣泛應用于城市污水處理、自來水廠取水口、雨水泵站、發電廠冷卻水取水口等大流量的水處理場所。設備機架結構參照了回轉式格柵除污機的優點，采用與眾不同的工作原理，即耙齒鏈在柵條前后作回轉運動，當耙齒運轉到柵條的迎水面時，即插入柵條縫隙中由下往上作清撈動作。耙齒鏈采用封閉式，不讓雜物侵入，使設備運轉更加平穩。在設備安裝時采用整機吊裝，只需在集水井兩側的地坪上預埋兩塊鋼板，土建簡單，節約，安裝維修方便。

二、工作原理

回轉耙式格柵除污機包括機架、驅動裝置、傳動導輪、耙鏈組合及耙齒、擋渣柵條、擋渣板等組成。在電機減速機的驅動下，回轉牽引鏈在迎水面由下往上作回轉運動，當牽引鏈上的耙齒軸運轉到柵條的迎水面時，耙齒即插入柵條縫隙中由下往上作清撈動作，將柵條上所截留的雜物刮落耙中，清除效率高且徹底。當齒耙運轉到機器上部時，雜物靠自重自行脫落至容器中或輸送機上，把雜物送走。

三、特點與應用

雜物可能進入牽引鏈中，將牽引鏈卡死，故設計了封閉式牽引鏈。其主要有鏈板、鏈銷和滾輪組成。運行時由機架上的導軌作導向，滾輪在導軌上作滾動運動，阻力小且運轉平穩。

水下回轉輪定位采用不銹鋼材料，配以耐磨鋼軸承，免去了水下部件的日常維修。

    擋渣部分采用固定柵條形式，有較強的耐沖擊力，能承受較大的水位差。

    基于以上優點，回轉耙式格柵常應用于較寬的河道攔污、雨水泵站、河道取水口、污水廠粗格柵等大流量的水處理場所。

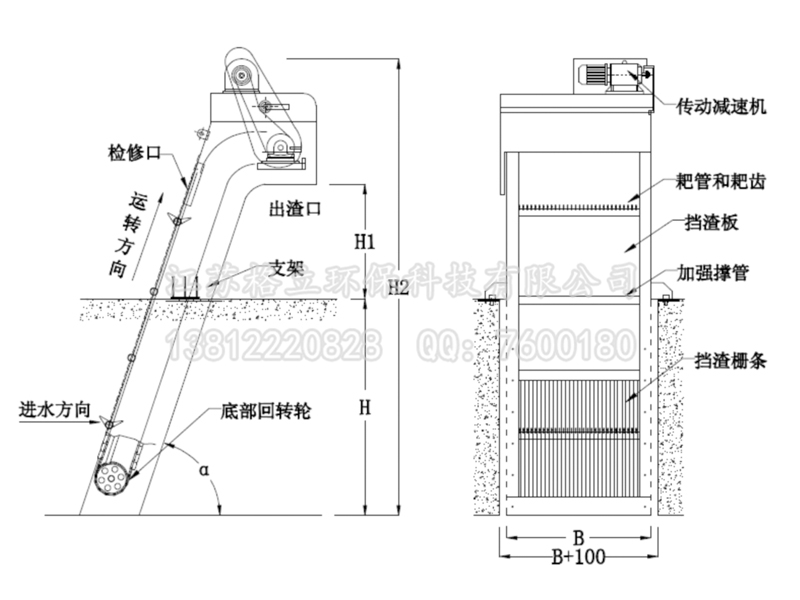

四、外形圖

外形圖：B=機寬，H=渠深，H1=出渣高度，H2≈H+H1+1350，α=安裝角度

五、過水流量測算

格柵每小時過水流量： Q≈K*B*h*V*3600

其中： Q： 格柵每小時過水流量。

　　　 K： 是格柵縫隙有關的流量系數，見流量系數表。

　　　 B ：格柵寬度（單位：m）。

　　　 h ：過流水深（單位：m），一般按1m或低于渠深0.3m 以上。

　　　 V ：過流流速，一般按 0.6~ 1.2 m /s 計算。

流量系數 K

注：可以采用插值法得出其它柵隙 δ 對應的 流量系數 K 的近似值。

七、訂貨所需參數

1、渠道（設備）寬度     2、渠道深度       3、所需出料高度        4、柵條間隙

5、安裝角度             6、設備材質       7、其余特殊要求
