一、概述

MGF回轉式網篦格柵除污機適用于城市污水處理、自來水行業、電廠進水口，同時也可作為紡織、食品加工、造紙、皮革等行業生產工藝中不可缺少的專業設備，是目前技術穩定的固液分離設備之一。

二、工作原理

MGF型回轉網篦式格柵除污機主要由驅動裝置、機架、主軸、柵網、托渣板、固定板刷、回轉刷及牽引鏈組成。在電機驅動下，通過減速機減速后，帶動鏈輪與鏈條運動，固定在回轉鏈條上板刷沿柵網網面由下而上移動，清掃網面并帶走污物，污物送至頂部時，大部份靠重力自行落至排渣斗，少量附著在固定板刷上的污物被轉動的圓刷清除掉，完成除污過程，液體則通過柵網的柵隙流過，整個工作狀態連續循環進行。

三、特點與應用

轉刷網篦式格柵除污機能對水中的果皮、雜草、懸浮物等容易纏繞難以卸料的雜質進行可靠地?cái)r截和清除，有效應用于果汁制品廠、果醬制品廠、農作物制品廠等。相對于耙齒形式的細格柵，本產品有：傳動部件相對較少，工作可靠；采用便拆式結構，維護簡單；設有自潔機構，不易堵塞，不易被垃圾纏繞、容易卸料的優點。

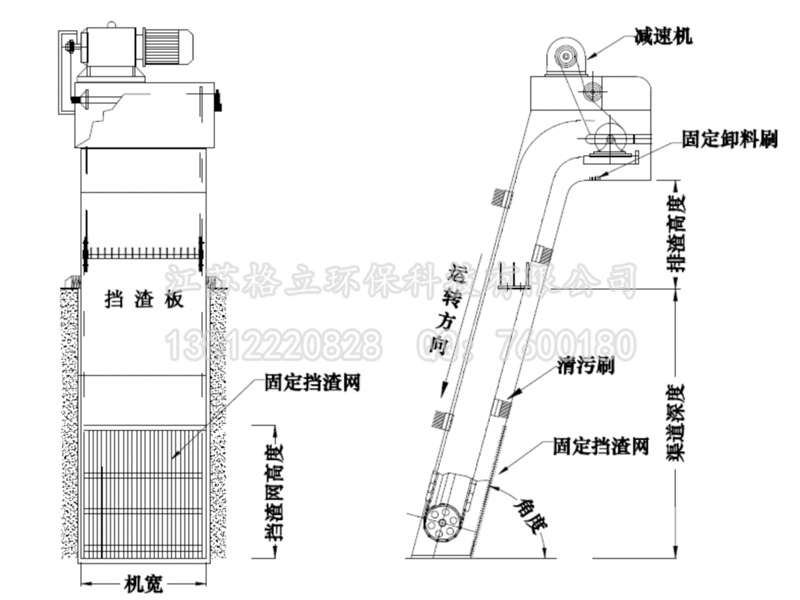

四、外形示意圖

五、控制系統

控制系統為用戶選用或自備，一般報價不含控制箱，在現場接入三相電源即可使用。

現場電控箱上采用就地起停控制按鈕，現場電控箱上設有設備的啟動、停機按鈕及啟動、停機、事故信號燈，為節省能耗，所有信號燈都采用節能型，在電控箱內設有電動機保護器?？刂乒窨稍O(shè)PLC遠程控制接口，本電控箱采用碳鋼防腐或不銹鋼外殼，室外防雨。

六、過水流量測算

格柵每小時過水流量： Q≈K*B*h*V*3600

其中：Q格柵每小時過水流量

 K 是格柵縫隙有關的流量系數，堿流量系數表

B 格柵寬度（單位：m）

 h 過流水深（單位：m），一般低于溝渠高度 0.3m以上

 V 過流流速，一般按 0.5～1.0m /s 計算

流量系數 K

注：可以采用插值法得出其它柵隙 δ 對應的 流量系數 K 的近似值。
