一、概述及工作原理

無軸螺旋輸送機是用于傳輸工業生產過程中產生的各種廢物及濾渣。結構形式為無軸螺旋，物料由進口輸入，經螺旋輸送至尾端排放，整個傳輸過程除進出口料斗外均在密閉槽體中進行。傳動采用軸裝式減速機，并在減速機端設置軸承及防塵油封。設備運行過程中沒有高速運轉部件，螺旋下襯耐磨尼龍，磨損低，維護量小。

二、技術特點

螺旋輸送機的結構形式為精密鑄造無軸螺旋，能保證物料輸送流暢，無堵塞。

驅動裝置置于螺旋輸送機一端，與螺旋軸直接連接，無需聯軸器。

螺旋輸送槽槽體為U型槽，斷面為U形，除進、出料口敞開外其余為密閉式。

輸送機殼體、蓋板及進料斗均為折彎加強，保證設備主體的使用壽命。

輸送槽中無軸承，物料輸送流暢。

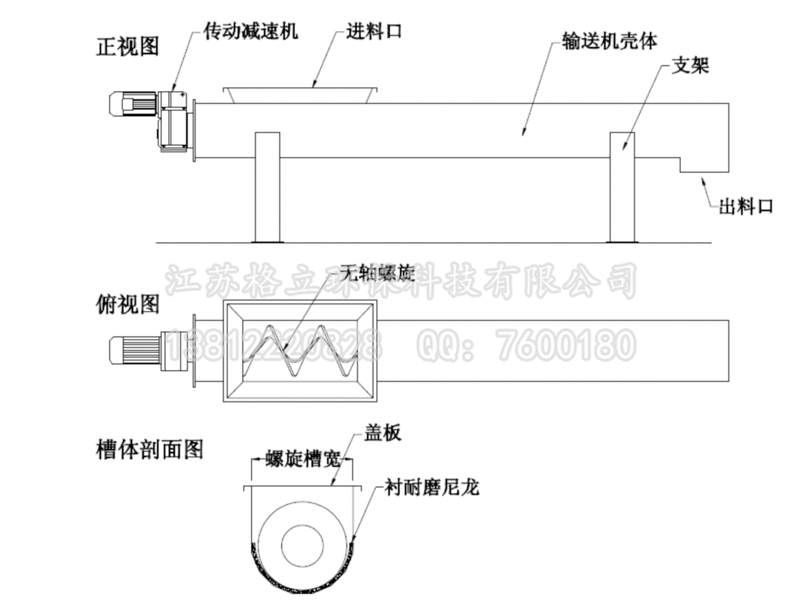

三、外形示意圖

注：

無軸螺旋直徑=螺旋槽寬-400mm

螺旋槽寬、輸送機長度、角度、進出料口尺寸可以由用戶自定。

本輸送機可以設計多種安裝方式，吊裝、墻面固定等，并可選配支腳滾輪。

訂貨所需參數

1、輸送槽寬

2、槽體長度

3、部件材質

4、其余要求

四、技術性能參數表（輸送量根據物料性質而有所不同）
