概述

      GLB濾布濾池，又稱纖維轉盤過濾器，轉盤過濾器，是江蘇格立環保在傳統的轉盤濾池基礎上創新開發的新一代高效過濾產品。

    這一過濾技術在污水深度處理工藝中用于去除SS，結合投加藥劑可去除部分磷、濁度、

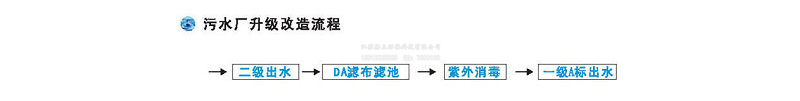

COD等污染物。具有系統結構簡單，操作維護方便，占地面積小。運行能耗低的特點。該類型設備在城市新建污水處理廠，污水處理廠提標改造、中水回用等多方面得到了廣泛的應用。

工作原理

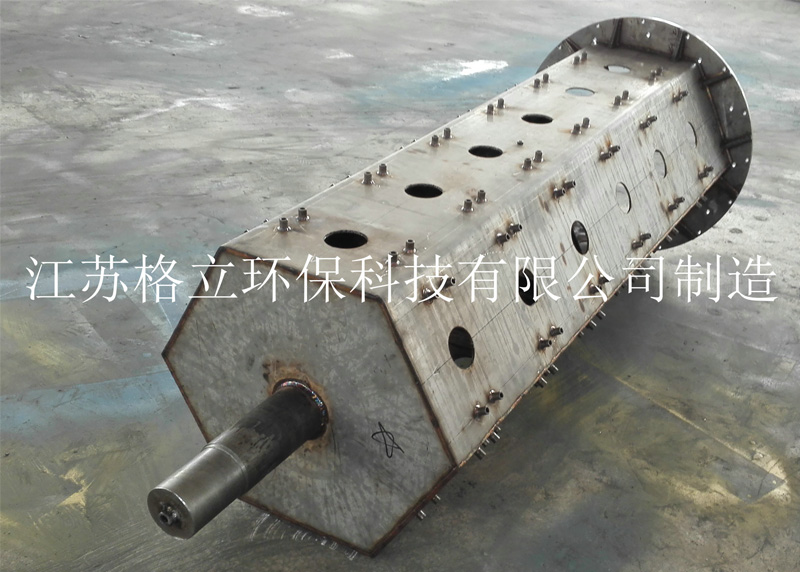

GLB濾布濾池由中心出水轉鼓、過濾轉盤、旋轉密封裝置、彈力濾布反吸裝置和配套全自動控制電氣系統等組成。轉盤固定在中心轉鼓周圍，并與中心轉鼓具有連通孔。原水從進水口流經穩流槽進入系統內接觸轉盤，轉盤兩側裝有纖維濾布，濾布采用新型納米記憶功能纖維材料編織而成，過濾孔徑小于10μm。原水經過高效過濾后，從中空出水軸頭排出。
    過濾時，轉鼓靜止，隨著過濾的進行，濾布的截留雜質不斷增加，濾池內水位逐漸上升，透過濾布的水量減小。當雜質堆積到一定程度，濾池內液位達到設定值時，系統通過反洗裝置將濾布內清水透過濾布反向吸出，并將過濾布堆積的雜質吸洗干凈，反吸洗時不需要停止工作，實現了一邊過濾一邊反洗的全自動化過程，從而充分的提高了效率。

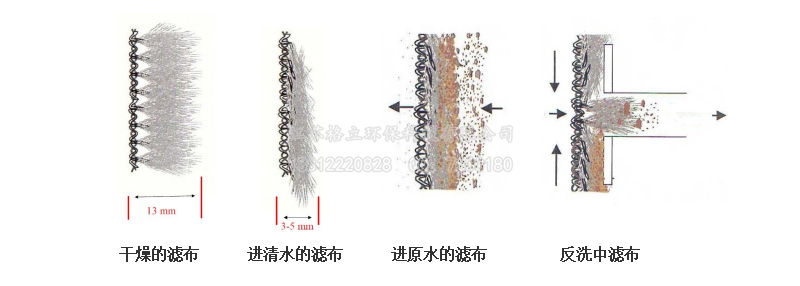

濾布狀態示意圖

技術特點

1、處理效果穩定可靠：濾布孔徑小于10um，濾布絨毛較厚。微濾濾布所使用的原材料為改性纖維，編織工藝是斜紋織法，這個編織工藝的特點是，濾布抗沖擊力強，表面的纖維不易脫落，特別在反沖或抽污時不會出現纖維脫落，濾布破損，濾布堵塞等現象?？蛇^濾較小的顆粒。
2、占地面積?。焊淖儌鹘y(tǒng)的平面過濾機理，采用垂直轉盤設置。轉盤全部側面都是有效過濾面積。在有限的平面面積可以獲得若干倍的過濾面積，極大的提高了過濾效率。
3、水頭損失?。涸O(shè)計獨特，濾池的內部水頭損失僅為0.2～0.3M。
4、工程投資?。簽V池的體積小，內部結構簡單。制作成本較低，安裝費用很低，濾池總工程投資較砂濾和其他濾池節省30%以上。
5、運行費用低：正常過濾時轉盤靜止，泵只有反吸時才運行。

6、反吸效率高，周期短，反吸時設備正常連續運行。
7、易于施工安裝、操作和管理：運行全自動化控制。過濾、反抽吸清洗等全由程序控制，并設有多重保護，日常不需專人操作管理。

創新性

1.濾布表面纖維的高度在13-18毫米之間，這樣的纖維高度可以在保證過濾精度同時又能保證單位面積污水的通量，特別是在反吸時，依附在濾布中的雜質，很容易完整脫落，避免雜質附著在絨毛根部，可以有效的延長濾布使用壽命。

2、濾芯比較薄，在保證強度的同時可增加濾盤的數量，從而增大過濾面積，處理量加大。
3、濾布的通量更大：濾布采用新型納米記憶功能纖維材料不同結構編織而成，雜質不易黏附。

水下旋轉密封采用耐磨損的聚氨酯密封圈，正常水質和工況終身無需更換。

4、水下旋轉軸承采用滑動軸承，軸座與緊固件均采用不銹鋼304材質。

5、旋轉主軸經過車床加工，兩端軸頭光潔且同心，增加使用壽命。

技術參數

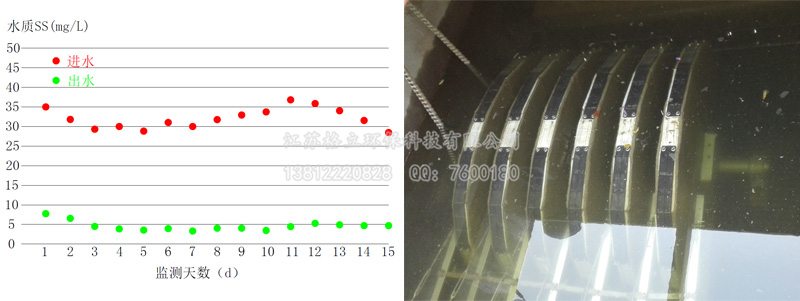

進水水質 :SS≤30mg/L 。
出水水質 :SS≤10mg/L 。
平均濾速 :10m3/h/㎡ 。
水頭損失 :濾池內部0.2～0.3M。
反洗耗水率:＜1.0% 。

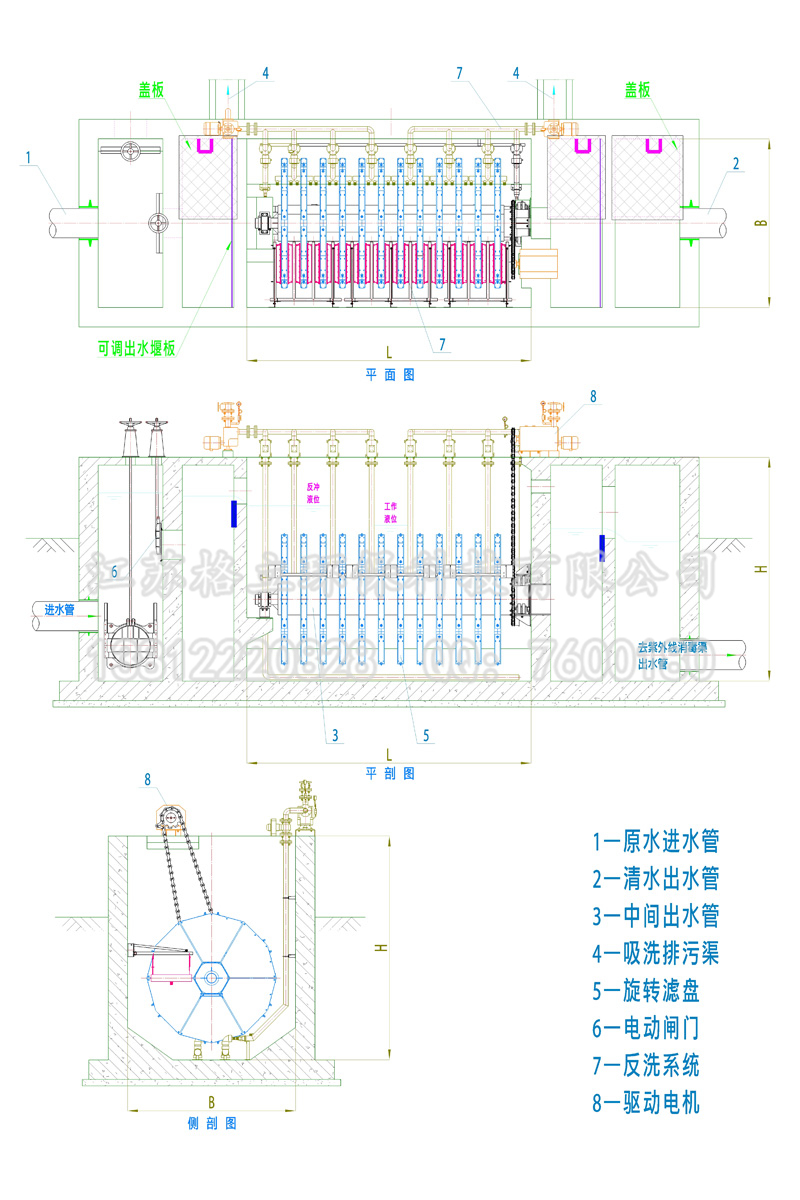

濾布濾池工藝圖

設備選型技術參數
