一、概述

ZJG轉鼓精密過濾器是一種轉鼓式篩網過濾裝置。被處理的廢水沿軸向進入鼓內，以徑向輻射狀經篩網流出，水中雜質即被截留于轉鼓上濾網內面。適用于工業廢水及生活污水中固體懸浮顆粒、纖維、酒糟等污物的分離。該機濾網選用了兩層倒梯形斷面的不銹鋼過濾筒，增強了設備的分離能力和濾網的抗腐蝕能力，加上完整的自清理系統，使得濾網不被污物堵塞。該機結構緊湊，占地面積小，能連續自動地排除污物。

二、設備原理

ZJG轉鼓精密過濾器為連續過濾形式，當滾筒內有水進入且達到一定液位時，自控系統將啟動驅動系統驅動滾筒轉動，同時啟動反沖洗泵。滾筒開始緩慢轉動，反沖洗水泵抽取濾后出水對濾網進行反沖洗。沖洗下來的顆粒物質由設備內部的反沖洗水收集槽收集，并通過排污管排出設備。反沖洗的同時，過濾正常運行。當液位降至一定高度時，設備將自動停止運轉。

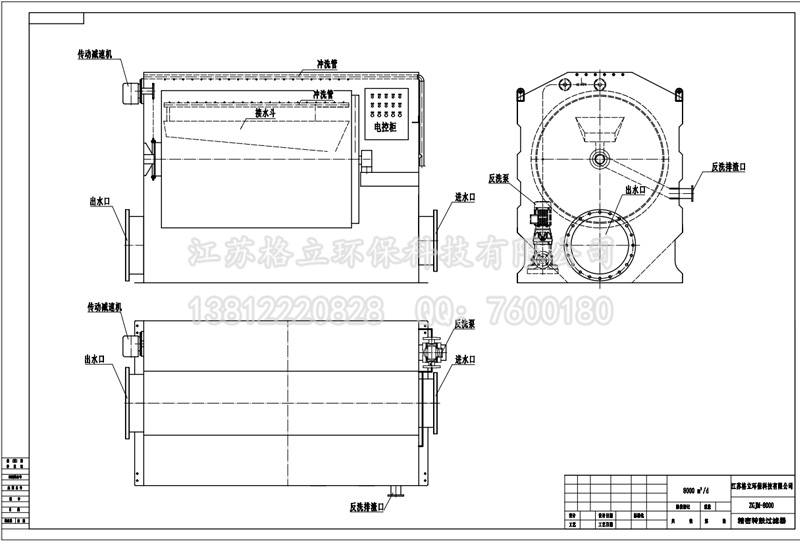

三、外形示意圖

四、訂貨所需參數

1、網筒直徑

2、過濾精度

3、進出水口及放空法蘭口徑和標高

4、部件材質
